FASE III : Estructura de madera

A pesar de estar a 1.030 metros de altitud, la huerta da sus frutos: judías verdes, alubias pintas, patatas, repollos, coliflores, cebollas, puerros, lechugas, espinacas, zanahorias, calabacines, calabazas, tomates...... con un poco de dedicación la tierra nos abastece de verdura para todo el año.

La construcción de la casa avanza a un ritmo vertiginoso; y es que Mario y Quique saben lo que hacen y además a la perfección. He pasado de pinche de obra a reportero gráfico. El tiempo de este mes de Julio acompaña para trabajar.... no llueve y hace fresquito (estamos en el norte).

En esta fase de la obra comienzan a subir los muros, que están formados por listones de madera de 10 x 4 cm., y en este caso 240 cm. de alto. La técnica parece a priori sencilla, pero el estudio y la experiencia que aportan Mario y Quique es fundamental.

Lo primero es atornillar una base de listones sobre la lámina EPDM que cubre el sobrecimiento. Seguido se atornillan los listones verticales, una fila por el interior y otra por el exterior, formando un pasillo en el que irán insertas las pacas de paja. Y al mismo tiempo se dejan los huecos para la puerta de entrada y las ventanas. Finalmente se amarran todos los listones por la punta superior. Lo mejor es ver unas fotos.











El proyecto de mi casa es de una planta, por lo que se vería al abuhardillado del tejado desde el interior. Como quedaba muy alto decidí cerrarlo con un forjado superior. De esta forma, el volumen a calentar es menor (las pacas de paja no irán en el tejado sino en este forjado) y me queda un pequeño desván. Más fotos....

Miguel y Reyes, dos amigos de Barrio de San Pedro, un precioso pueblo del norte palentino, se acercaron una mañana a ver la obra y a grabar unos vídeos con un pequeño dron..... menudo cacharrito jajaja, la verdad es que mola, lo hemos pasado muy bien. Os dejo un pequeño montaje que he hecho con algunas de las grabaciones.........  la estructura a vista de pájaro.



FASE II : Cimentación

Una vez realizada la excavación, Quique y Mario preparan el encofrado para verter el hormigón. Las medidas de la zanja son 120 cm. de ancho por 50 cm. de profundidad. El cimiento será una zapata corrida de hormigón en masa de resistencia HA 25 de 80 cm. de ancho por 50 cm. de profundidad, mas dos zapatas aisladas para apoyar los postes de la cumbre. Los 40 cm. restantes se dejarán para el drenaje perimetral. Es importante vibrar el hormigón al tiempo que se vierte para eliminar las burbujas de aire que puedan quedar.

En esta entrada incluyo las fotos más pequeñas porque son muchas, pero pinchando sobre ellas se pueden ver más grandes.









Lo dejamos fraguar el fin de semana, y después de desencofrar, continuamos con el sobrecimiento, que está formado por dos filas en dos alturas de bloque de hormigón macizados con varilla corrugada, dejando una cámara de 7 cm. que rellenaremos de corcho de alcornoque triturado para aislar.

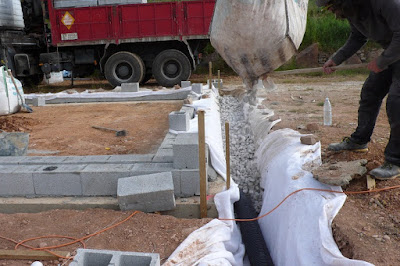

El drenaje perimetral está formado por una malla geotextil en el fondo, en el que previamente se ha extendido un hormigón pobre con pendiente hacia la esquina de salida del drenaje. Seguido se coloca un tubo de drenaje que bordea toda la cimentación, y a continuación se echa grava, primero gorda y luego más fina, y se cubre todo con la malla.



En el interior de la solera hemos colocado unos tubos drenantes que salen al drenaje perimetral. Al mismo tiempo, se deja preparado la toma de aire de la futura estufa de inercia térmica. Con la ayuda de una pluma se echa grava hasta la primera altura de bloques, y se prepara la arqueta con un registro para los sanitarios. Por último se vierten sobre la grava 5 cm. de hormigón de compresión y se cubre el sobrecimiento de bloques con una lámina EPDM, quedando todo listo para comenzar a levantar la estructura de madera. El aislamiento de la solera será de dos paneles de corcho de alcornoque de 4 cm. cada uno, pero esto lo colocaremos una vez terminada la estructura de madera.

Bueno, un rollo de entrada, lo sé. Pero a partir de ahora empieza lo más bonito y divertido. Quienes estéis interesados en conocer este tipo de construcción no dudéis en acercaros.... ya está levantada la estructura de madera del cerramiento. Yo estoy todas las tardes excepto la de los lunes.



¡Traed madera!

Al tiempo que se va terminando la cimentación, llega la madera para levantar la estructura. Se trata de Abeto Douglas o Pino Oregón, un árbol originario de Norteamérica. Puede alcanzar hasta 60 o 70 metros de altura, aunque se han documentado ejemplares de poco más de 100 metros. Al igual que otras especies vegetales, este árbol ha llegado al continente europeo para quedarse. En este caso, proviene de plantaciones forestales sostenibles de Asturias.

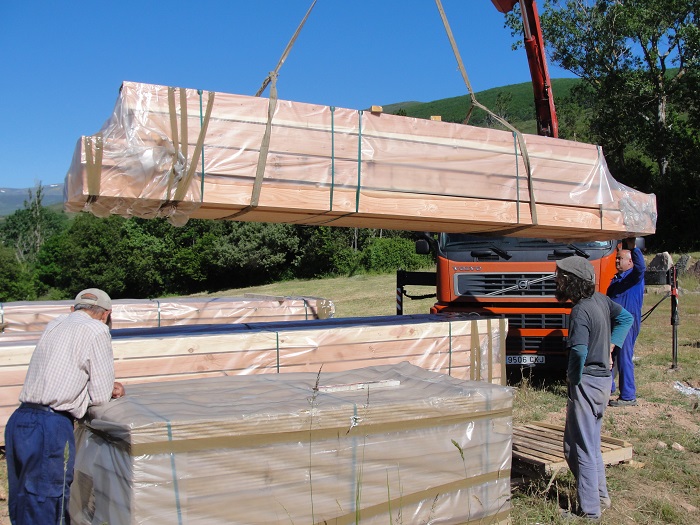

Uno no se da cuenta de la cantidad de madera que lleva este tipo de construcción hasta que llega el camión...madre mía! Hemos dejado un segundo viaje para la madera de la fachada exterior y el forjado superior, que será de Ciprés, una madera que es imputrescible e inatacable por hongos e insectos.  Es importante colocar los palets de tal manera que facilite la aplicación del tratamiento y posterior colocación.

Aprovechando estos días de buen tiempo, nos ponemos manos a la obra con el tratamiento. Consiste en lasur natural a base de aceites y resinas vegetales. Es un producto hidrófugo y a poro abierto, es decir, al mismo tiempo que es impermeable al agua es permeable al vapor de agua, permitiendo respirar a la madera. Ofrece una alta protección contra la acción de los rayos ultravioleta, y además no exfolia como el barniz. Es un producto que no contiene sustancias nocivas ni para el medio ambiente ni para los usuarios. Elegí aplicar color transparente o incoloro, ya que realza la veta y los contrastes de color del abeto douglas. No es necesrio aplicar lasur a la madera que conforma el muro greb, porque va oculta y le daremos un baño de cal y sal bórax.

Mi padre y yo hemos tenido la suerte de contar con la ayuda de unos amigos, y así poder terminar el trabajo en un día y medio. He pasado unos días muy agradables en compañía de muy buena gente. Muchísimas gracias a David, Jaime, Lucía, Andrea y Bernar.







Solo espero que no aparezcan por aquí Los Hermanos Marx....jajaja
